Door Fan Test

Door Fan Test

Gazlı yangın söndürme sistemlerinde korunan mahallin gazı yeterli süre içeride tutabilmesi gerekir. Door fan test, sektörde çoğunlukla fan door, kapı fan testi veya oda sızdırmazlık testi anlamında kullanılan bir ifadedir. Bu testte özel fan ekipmanı oda kapısına yerleştirilir, mahal basınçlandırılır veya vakum etkisi oluşturulur ve kaçak miktarı ölçülerek söndürücü gazın ortamda ne kadar süre kalabileceği hesaplanır. Özellikle server odası, data center, elektrik odası, UPS odası ve arşiv gibi hassas alanlarda door fan test, gazlı söndürme sisteminin gerçek performansını doğrulamak için kritik bir uygulamadır.

Fan Door Testi Ne Demek?

Fan door testi gazlı söndürme sistemi bulunan odalarda sızdırmazlık seviyesini ölçmek için kapıya kurulan fanlı test yöntemini ifade eder. Doğru teknik kullanımda bu işlem room integrity test olarak da adlandırılır.

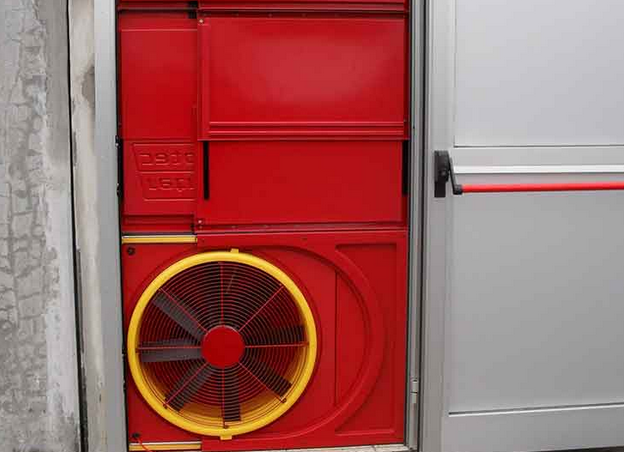

Bu testin amacı, odadaki açıklıkların toplam etkisini ölçerek söndürücü gazın mahalde yeterli süre kalıp kalamayacağını belirlemektir. Door fan test yönteminde kapı açıklığına fan paneli, kalibre fan, ölçüm cihazları ve yazılım sistemi kurularak oda kaçak alanı ve tahmini gaz tutma süresi hesaplanır.

Door Fan Test Ne İşe Yarar?

Fan door testi, gazlı yangın söndürme sistemi kurulan bir odanın gazı tutma kabiliyetini kontrol eder. Oda fazla kaçak veriyorsa söndürücü gaz yangını bastıracak yoğunlukta yeterli süre kalamayabilir.

Door fan testin başlıca amaçları:

• Oda içindeki hava kaçaklarını ölçmek
• Gazın mahalde kalma süresini hesaplamak
• Gazlı söndürme sisteminin kabul sürecini desteklemek
• Kapı, kablo geçişi, menfez ve döşeme boşluklarını kontrol etmek
• Yeniden alevlenme riskini azaltmaya yardımcı olmak
• Test sonucunu teknik raporla belgelemek
• Sızdırmazlık iyileştirmelerine yol göstermek

Bu test, gerçek söndürücü gaz boşaltmadan odanın yangın senaryosundaki davranışı hakkında teknik veri sağlar.

Fan Door Testi Nasıl Yapılır?

Fan door testi, test edilecek odanın kapısına özel fan sistemi yerleştirilerek, odada basınç farkı oluşturulması ve hava kaçak miktarının ölçülmesiyle yapılır.

Genel uygulama adımları:

• Test yapılacak oda hazırlanır.
• Kapıya fan paneli monte edilir.
• Kalibre fan ve ölçüm cihazları bağlanır.
• Oda hacmi ve gaz bilgileri yazılıma girilir.
• Fan ile oda basınçlandırılır.
• Gerekirse ters yönde çalıştırılarak vakum etkisi oluşturulur.
• Basınç farkı ve hava akışı ölçülür.
• Kaçak alanı hesaplanır.
• Gazın tahmini kalma süresi belirlenir.
•  Test sonucu raporlanır.

Door fan testte oda basınçlandırma ve basınç düşürme ölçümleriyle kaçak alanı hesaplanır; yazılım bu veriler üzerinden gazın tahmini retention time değerini belirler.

Door Fan Test Hangi Sistemlerde Kullanılır?

Fan door testi; FM-200, FK-5-1-12, HFC-227ea ve inert gazlı yangın söndürme sistemleri gibi temiz gazlı sistemlerde oda sızdırmazlığını kontrol etmek için kullanılır.

Uygulama alanları:

• FM-200 gazlı söndürme sistemleri
• FK-5-1-12 temiz gazlı söndürme sistemleri
• HFC-227ea sistemleri
• IG-01, IG-55, IG-100 ve IG-541 inert gaz sistemleri
• Server odası söndürme sistemleri
• Data center gazlı söndürme sistemleri
• Elektrik odası söndürme sistemleri
• UPS ve akü odası koruma sistemleri
• Arşiv ve müze koruma sistemleri
• Kontrol odası yangın söndürme sistemleri

NFPA 2001, ISO 14520 ve EN 15004 gibi standartlarla ilişkili uygulama kaynaklarında enclosure integrity test, temiz gazlı yangın söndürme sistemlerinin kabul sürecinin önemli bir parçası olarak ele alınır.

Door Fan Test ile Oda Sızdırmazlık Testi Aynı mı?

Fan door testi, oda sızdırmazlık testinde kullanılan yöntemdir. Oda sızdırmazlık testi ise gazlı söndürme sistemi bulunan mahallin gazı tutma performansını değerlendiren genel test adıdır.

Aralarındaki fark şu şekilde özetlenebilir:

• Door fan test, test ekipmanı ve yöntemini ifade eder.
• Oda sızdırmazlık testi, testin amacını ifade eder.
• Door fan test kapıya kurulan fanlı ölçüm sistemidir.
• Oda sızdırmazlık testi kaçak alanı ve gaz kalma süresini değerlendirir
• Door fan test sonucunda oda sızdırmazlık raporu hazırlanır.
• İki ifade çoğu uygulamada aynı test süreci için kullanılır.

Bu nedenle içerik ve tekliflerde “door fan test”, “fan door”, “kapı fan testi” ve “oda sızdırmazlık testi” ifadeleri birbirine yakın anlamda kullanılabilir.

Door Fan Test Nerelerde Yapılır?

Fan door testi, gazlı söndürme sistemiyle korunan kapalı mahallerde yapılır. Testin yapılacağı odanın yangın senaryosunda gazı tutabilecek yapıda olması gerekir.

Yaygın kullanım alanları:

• Server odaları
• Data center alanları
• Elektrik pano odaları
• UPS odaları
• Akü odaları
• Telekomünikasyon odaları
• Arşiv odaları
• Kontrol odaları
• Otomasyon merkezleri
• Laboratuvarlar
• Müze ve değerli eser odaları
•  Hassas elektronik ekipman odaları

Bu alanlarda küçük bir kablo geçişi veya kapı altı boşluğu bile gazın tutulma süresini etkileyebilir.

Door Fan Testte Ne Ölçülür?

Fan door testi yalnızca “oda kaçak mı?” sorusuna cevap vermez. Test sonucunda odanın yangın söndürme gazını ne kadar süre tutabileceği hesaplanır.

Ölçülen ve hesaplanan başlıca değerler:

• Oda hacmi
• Basınç farkı
• Hava akış miktarı
• Eşdeğer kaçak alanı
• Gaz kalma süresi
• Korunan yükseklik seviyesi
• Tasarım konsantrasyonu
•  Oda içi kaçak dağılımı
•  Alt ve üst kaçak etkisi
• Testin geçip geçmediği

Bu veriler, gazlı söndürme sisteminin mahal içinde etkili olup olmayacağını değerlendirmek için kullanılır.

Door Fan Testte Kalma Süresi Nedir?

Kalma süresi, söndürücü gazın oda içinde yangını bastıracak konsantrasyonda kalabildiği tahmini süredir.

Gaz çok hızlı kaçarsa yangın bastırılsa bile yeniden alevlenme riski oluşabilir. Bu nedenle fan door testi, gazın yalnızca boşaltıldığını değil, mahalde yeterli süre tutulabildiğini de kontrol eder.

Kalma süresini etkileyen faktörler:

• Oda hacmi
• Kapı sızdırmazlığı
• Kablo ve boru geçişleri
•  Havalandırma damperleri
• Asma tavan boşlukları
• Yükseltilmiş döşeme altı
• Gaz tipi
• Tasarım konsantrasyonu
•  Korunan ekipman yüksekliği
•  Kaçakların odadaki konumu

Temiz gazlı söndürme uygulamalarında birçok kaynak, söndürücü gazın belirli yoğunlukta yaklaşık 10 dakika tutulması hedefinden söz eder; kesin kabul kriteri proje şartnamesi, kullanılan standart ve yetkili merciye göre değerlendirilmelidir.

Door Fan Testte En Sık Görülen Kaçak Noktaları

fan door testi için başarısızlık genellikle tek bir büyük açıklıktan değil, çok sayıda küçük kaçaktan kaynaklanır.

En sık görülen kaçak noktaları:

• Kapı altı boşluğu
• Kapı kasası çevresi
• Yıpranmış kapı fitilleri
• Kablo geçişleri
• Boru geçişleri
• Pano arkası açıklıkları
• Yükseltilmiş döşeme altı
• Asma tavan üstü boşlukları
• Menfez ve damper çevresi
• Duvar-tavan birleşimleri
• Duvar-zemin birleşimleri
• Priz ve kanal geçişleri

Bu noktalar testten önce kontrol edilirse door fan testten başarılı sonuç alma ihtimali artar.

fan door testi Fiyatları Neye Göre Değişir?

Door fan test fiyatları için net rakam vermek doğru değildir. Çünkü fiyat; oda sayısı, mahal hacmi, lokasyon, test kapsamı, raporlama detayı ve tekrar test ihtiyacına göre değişir.

Fiyatı etkileyen başlıca faktörler:

• Test edilecek oda sayısı
• Oda hacmi
• Mahal yüksekliği
• Kullanılan gazlı söndürme sistemi
• Test ekipmanı ve yazılım kalitesi
• Kaçak tespit çalışması
• Raporlama kapsamı
• Lokasyon
• Tekrar test ihtiyacı
• Çalışma saatleri
• Saha erişim koşulları

fan door testi fiyatı değerlendirilirken yalnızca test bedeline değil, ekipman kalibrasyonu, rapor kalitesi ve testi yapan ekibin deneyimine de bakılmalıdır.

Yangın Güvenlik Sistemleri ile Door Fan Test Süreci

Door fan test, gazlı yangın söndürme sistemlerinin gerçek performansını doğrulamak için yalnızca teknik bir ölçüm değil, yangın güvenliği sürecinin önemli bir kontrol aşamasıdır. Yangın Güvenlik Sistemleri, server odası, data center, elektrik odası, UPS odası, arşiv ve benzeri hassas alanlarda door fan test sürecini mahal yapısı, gazlı söndürme sistemi, oda hacmi, kaçak noktaları ve raporlama ihtiyacına göre değerlendirir.

Doğru yapılan fan door testi; söndürücü gazın mahalde yeterli süre kalıp kalamayacağını anlamaya, kaçak noktalarını belirlemeye ve sistemin kabul sürecini daha güvenilir hale getirmeye yardımcı olur. Yangın Güvenlik Sistemleri, test öncesi oda hazırlığı, ölçüm süreci, raporlama ve gerekli sızdırmazlık iyileştirmeleri konusunda profesyonel yaklaşım sunarak gazlı söndürme sistemlerinin yangın anında daha güvenli çalışmasına katkı sağlar.
